LM04X серии погруженные глубокие скважины уровень измеритель

Особенности продукта
◆ Полный процесс сварки, прочный и долговечный;
◆ Широкий диапазон измерений: 0 ~ 300м ~ 500мH2O;
◆316 L диафрагма изоляции из нержавеющей стали, интегрированная конструкция;
◆ Защита от молнии, соответствующая стандарту IEC61000-4-5/Level-4.

Описание продукта
Серия LM04X погруженного глубокого колодца измеритель уровня является интегрированным продуктом, основанным на принципе, что статическое давление измеренной жидкости пропорционально высоте жидкости. Он принимает пьезорезистивный эффект диффузионного кремния или керамических чувствительных элементов для преобразования статического давления в электрические сигналы. Сотрудничая с специальной цифровой схемой, после обработки сигнала, такой как усиление сигнала, линейная компенсация, противовмешательство и защита от перенапряжения, она выходит промышленные стандартные сигналы.

Применение продукта
◆ Водоснабжения, химические заводы
◆ Очистка сточных вод
◆ Глубокие колодцы, плотины
◆ Контроль наводнений, орошение

Технические параметры

Диапазон измерений	0…200…500 м вод. ст.
Тип давления	Избыточное давление (г);
	Герметичное избыточное давление (с);
	Абсолютное давление (А)
Выходной сигнал	4…20 мА; RS485
Входное напряжение	8…30 В постоянного тока; 5…8 В постоянного тока; 3,3 В постоянного тока
Класс точности	0.1%FS	0.2%FS	0.5%FS
Дрейф нуля	0.01%FS/℃	0.02%FS/℃	0.05%FS/℃
Дрейф чувствительности	0.01%FS/℃	0.02%FS/℃	0.05%FS/℃
Температура компенсации	-10…70℃
Рабочая температура	-20～+85℃
Температура хранения	-40～+125℃
Долговременная стабильность	≤0,2±%FS/год; ≤0,5±%FS/год
Время отклика	＜1 мс
Перегрузочная способность	200%
Сопротивление нагрузки	R=(U-12,5)/0,02-RD
Измерительная среда	Коррозионностойкая среда, совместимая с 316L
Материал диафрагмы	316L; Тантал; C-276; TC4; Al2O3
Материал корпуса	304SS; 316L; TC4
Электрическое соединение	Прямой выход
Технологическое соединение	//
Уровень защиты	IP68
Взрывозащищенный класс	Ex ia Il CT6 (опционально)

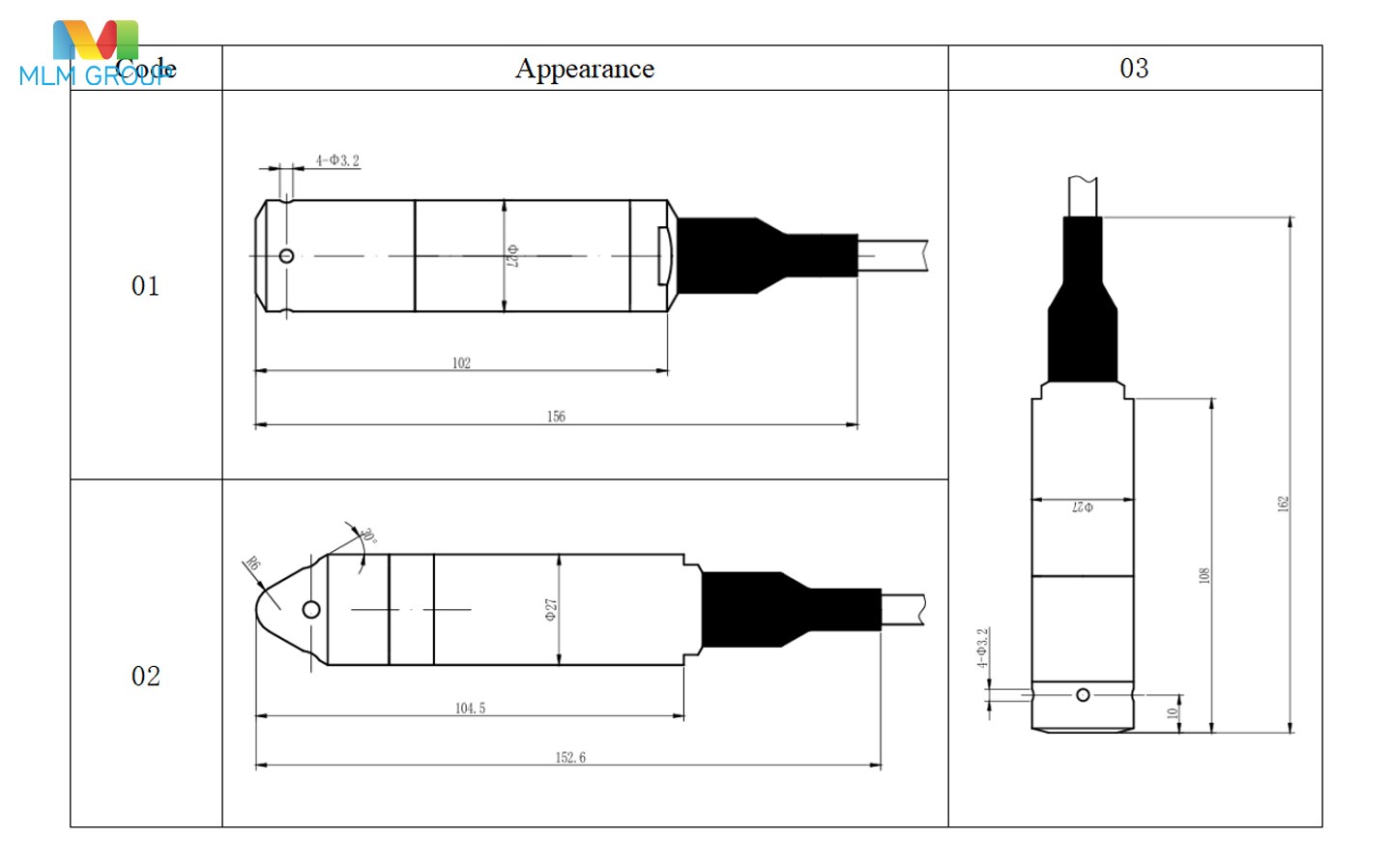

Тип продукции

Руководство по выбору

LM04-	Погружной глубоководный уровнемер
	Код	Внешний вид
	1	Характеристики диффузионного кремниевого измерителя уровня в глубокой яме
	2	Характеристики керамического конденсатора в глубокой яме
	3	Характеристики сапфирового измерителя уровня в глубокой яме
		Код	Выходной сигнал
		S1	4…20mA; S2://; S3://
		…	S4://; S5://; S6:RS485;
			Код	Диапазон источников питания
			U1	8…30VDC
			…	U2:3.1…8VDC;U3:3.3VDC
				Код	Материалы для корпуса
				30	304SS;31:316L;32:TC4;
				…	33://;34://;35:C276
					Код	Спецификация резьбы
					C1	M20*1.5
					C2	G1/2
					…	C3:G1/4；C4:1/2NPT……Cn
						C8
						G1/8
						Длина кабеля	Материал кабеля
						Xxxx	PU; PE; PV; PTFE
							Диапазон измерений	Единица
LM04-	2	S1	U1	30	C1	X100PU	-[0…100]	mH2O
