Передатчики уровня разделенного типа серии LM03X

Особенности продукта
◆ Существует множество вариантов сигналов;
◆ Анти-вмешательство, защита от перенапряжения;
◆316 L диафрагма, взрывоопасный корпус;
◆ Защита от молнии, соответствующая стандарту IEC61000-4-5/Level-4.

Описание продукта
Передатчики уровня разделенного типа серии LM03X основаны на принципе, что статическое давление измеренной жидкости пропорционально высоте жидкости. Продукт принимает пьезорезистивный эффект диффузионных кремниевых чувствительных элементов для преобразования статического давления в электрические сигналы. В сочетании с выделенной цифровой схемой после обработки сигнала, такой как усиление сигнала, линейная компенсация, противовмешательство и защита от перенапряжения, это интегрированный продукт, который выходит промышленные стандартные сигналы.

Применение продукта
◆ Водоснабжения, химические заводы;
◆ очистка сточных вод;
◆ Глубокие колодцы, плотины;
◆ Контроль наводнений, орошение.

Технические параметры

Диапазон измерений	0…10…200 мH2O
Тип давления	Избыточное давление (G);
	Герметичное избыточное давление (S);
	Абсолютное давление (A)
Выходной сигнал	4…20 мА; 0,5…4,5 В постоянного тока; 0…10 В постоянного тока; IIC; RS485; SDI-12
Входное напряжение	8…30 В постоянного тока; 5…8 В постоянного тока; 3,3 В постоянного тока
Класс точности	0,1%FS	0,2%FS	0,5%FS
Дрейф нуля	0,01%FS/℃	0,02%FS/℃	0,05%FS/℃
Дрейф чувствительности	0,01%FS/℃	0,02%FS/℃	0,05%FS/℃
Температура компенсации	0…50℃; -10…70℃
Рабочая температура	-20～+85℃
Температура хранения	-40～+125℃
Долговременная стабильность	≤0,2±%FS/год; ≤0,5±%FS/год
Время отклика	＜1 мс
Перегрузочная способность	200%
Сопротивление нагрузки	R=(U-12,5)/0,02-RD
Измерительная среда	Коррозионностойкая среда, совместимая с 316L
Материал диафрагмы	Al2O3
Материал корпуса	304SS; 316L; TC4; PTFE; PVDF
Электрическое соединение	Прямой выход
Технологическое соединение	//
Уровень защиты	IP68
Взрывозащищенный класс	Ex ia Il CT6 (опционально)

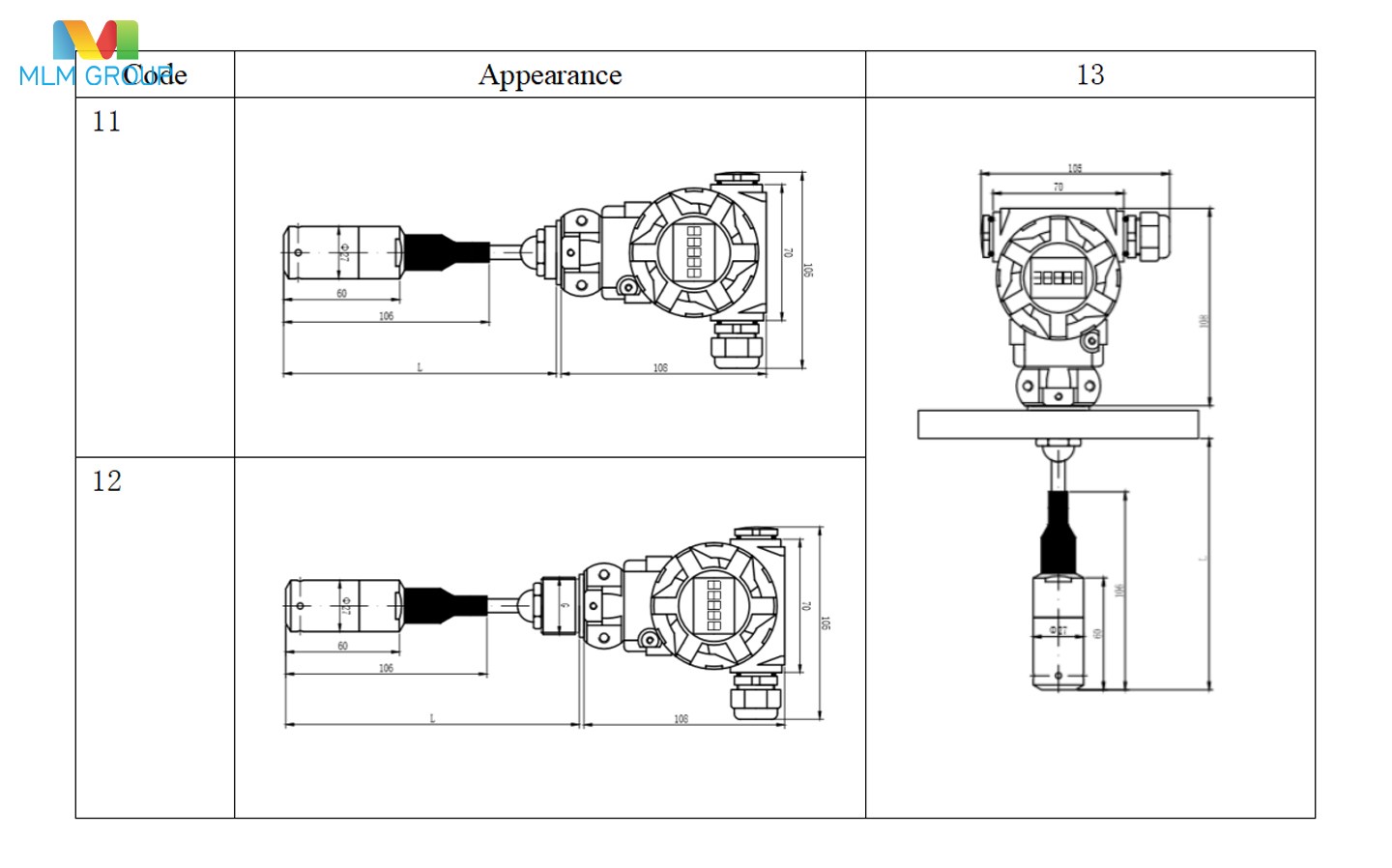

Тип продукции

Руководство по выбору

LM03-	Датчик уровня расщепленного типа
	Код	Левая цифра обозначает режим отображения (1: ЖК-дисплей; 2: газоразрядный индикатор; 3: Нет изображения).
		Правая цифра обозначает способ установки.
	11	Установка ЖК-дисплея с кронштейном
	12	Установка ЖК-дисплея с резьбой
	…	13: Установка ЖК-дисплея с фланцем; 0T: Специальная настройка
		Код	Выходной сигнал
		S1	4…20mA; S2:0.5…4.5VDC; S3:0…5VDC ;
		…	S4:0…10VDC; S5:IIC; S6:RS485; ST:Специальная индивидуальная настройка
			Код	Диапазон источников питания
			U1	8…30VDC
			…	U2:3.1…8VDC;U3:3.3VDC
				Код	Материалы для корпуса
				30	304SS;31:316L;32:TC4;
				…	33://;34://;35:C276
					Код	Спецификация резьбы
					C1	M20*1.5
					C2	G1/2
					…	C3:G1/4；C4:1/2NPT……Cn
						C8
						G1/8
						Длина кабеля	Материал кабеля
						Xxxx	PU; PE; PV; PTFE
							Диапазон измерений	Единица
LM03-	12	S1	U1	30	C1	X010PU	-[0…10]	mH2O
