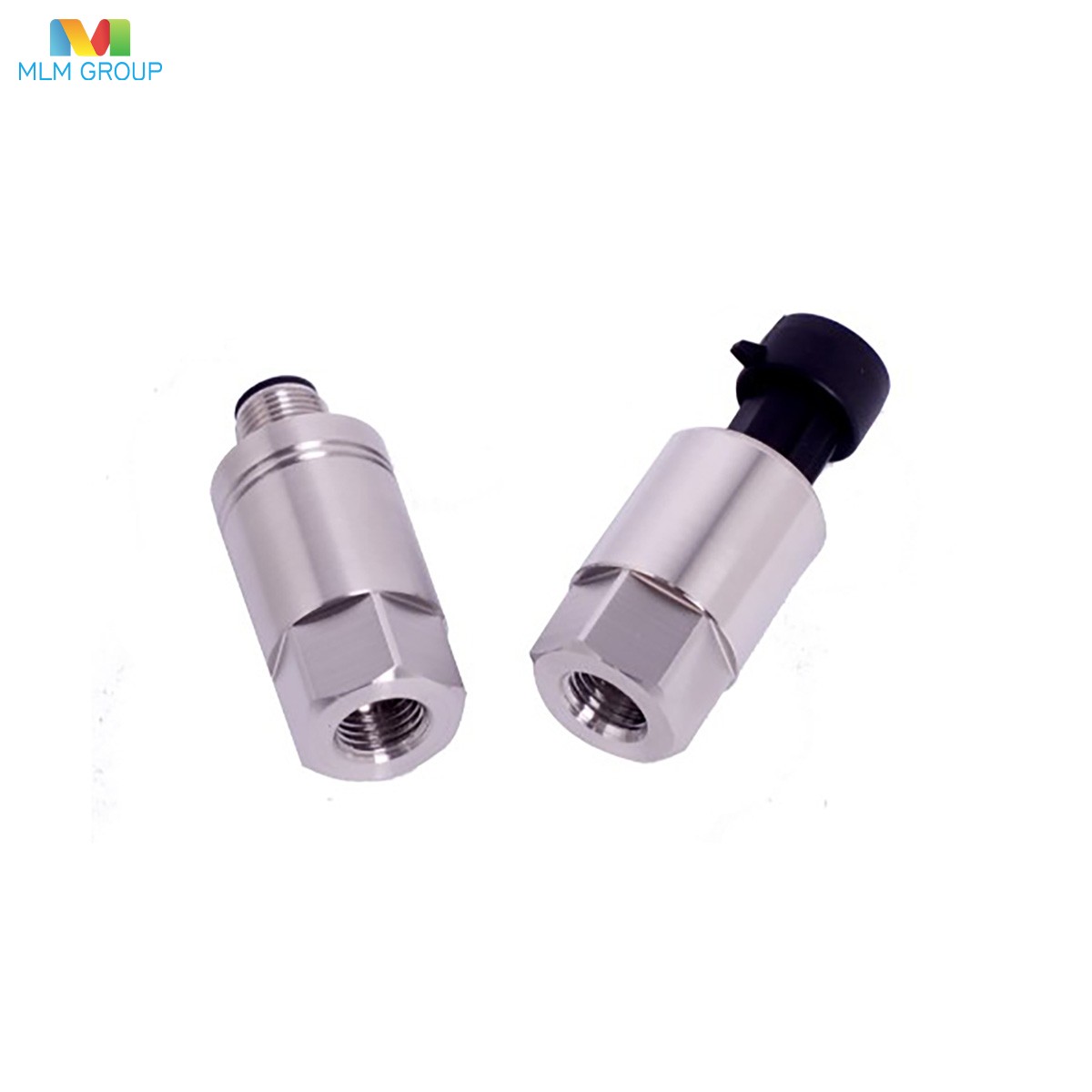

Серия PM05X Керамический датчик давления
|
|
Особенности продукта
◆ прочный керамический датчик;
◆ Сильная коррозионная стойкость;
◆ Малый размер и легкий вес;
◆ Простая установка и высокая производительность затрат;
Описание продукта
Керамический датчик давления серии PM05X — это высокопроизводительный датчик давления, в котором в качестве чувствительного элемента используется керамический датчик давления. Керамический датчик давления не содержит жидкого масла. Давление воздействует непосредственно на лицевую сторону керамической диафрагмы, вызывая её незначительную деформацию. На обратной стороне керамической диафрагмы нанесена толстопленочная схема, образующая мост Уитстона. Благодаря пьезорезистивному эффекту пьезорезисторов давление преобразуется в сигнал напряжения. Благодаря высоконадежной схеме усиления и точной температурной компенсации давление измеряемой среды преобразуется в стандартный промышленный выходной сигнал.
Применение продукта
◆Гидравлическое и пневматическое оборудование;
◆Водоснабжение под постоянным давлением;
◆Соответствие оборудованию;
◆Кондиционеры и воздушные компрессоры;
Технические параметры
| Диапазон измерений | -100…10…250 кПа | ||
| 0…1…25 МПа | |||
| Тип давления | Избыточное давление (G); | ||
| Герметичное избыточное давление (S); | |||
| Абсолютное давление (A) | |||
| Выходной сигнал | 4…20 мА; 0,5…4,5 В постоянного тока; 0…10 В постоянного тока; IIC; RS485 | ||
| Входное напряжение | 8…30 В постоянного тока; 5 В постоянного тока; 3,3 В постоянного тока | ||
| Класс точности | 0,1%FS | 0,2%FS | 0,5%FS |
| Дрейф нуля | 0,01%FS/℃ | 0,02%FS/℃ | 0,05%FS/℃ |
| Дрейф чувствительности | 0,01%FS/℃ | 0,02%FS/℃ | 0,05%FS/℃ |
| Температура компенсации | 0…50℃; -10…70℃ | ||
| Рабочая температура | -20～+85℃ | ||
| Температура хранения | -40～+125℃ | ||
| Долговременная стабильность | ≤0.5±%FS/Year; ≤1.0±%FS/Year | ||
| Время отклика | ＜1ms | ||
| Перегрузочная способность | 200% | ||
| Сопротивление нагрузки | R=(U-12.5)/0.02-RD | ||
| Измерительная среда | Corrosive media compatible with 316L | ||
| Материал диафрагмы | AL203 | ||
| Материал корпуса | 304SS;316L；TC4；PTFE；PVDF | ||
| Электрическое соединение | DIN43650A or custom | ||
| Технологическое соединение | M20×1.5 or custom | ||
| Уровень защиты | IP65; IP66; IP67; IP68 | ||
| Взрывозащищенный класс | Ex ia II CT6 (Optional) | ||

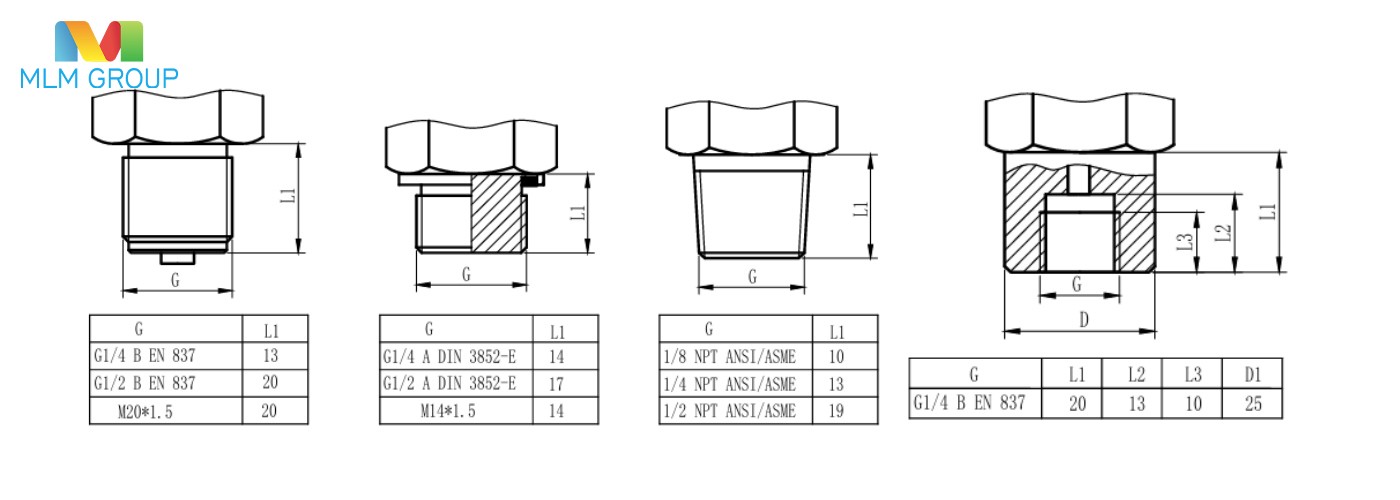

Технологический интерфейс

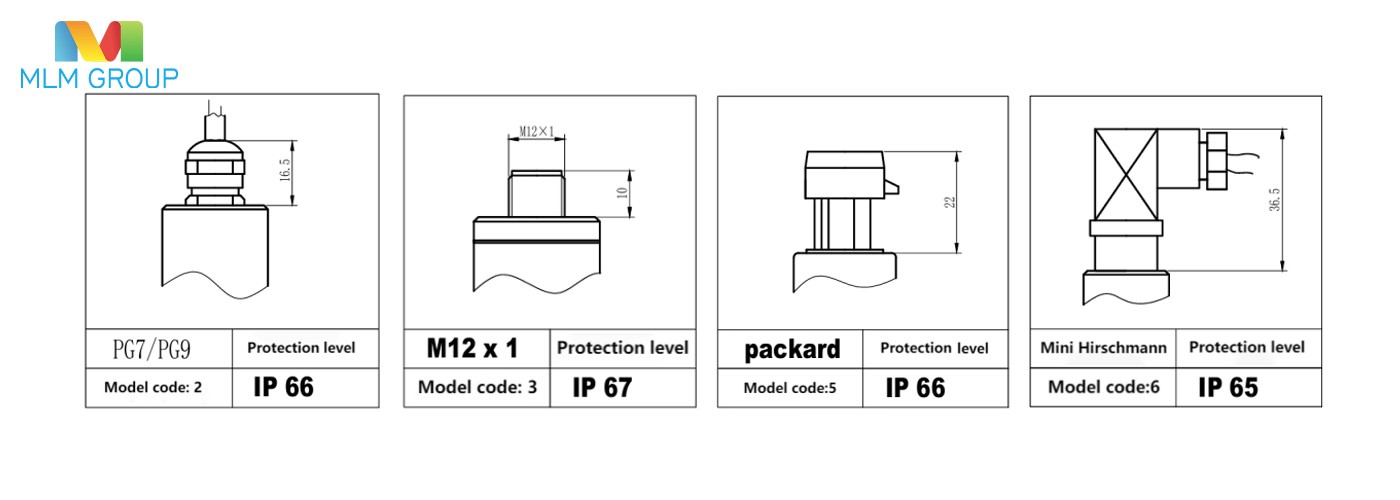

Электрический интерфейс
Руководство по выбору
| PM05- | Керамический датчик давления | |||||||
| Код | Левая цифра обозначает тип изделия; | |||||||
| Правая цифра обозначает электрический интерфейс | ||||||||
| 1 | Гнездо Хиршмана | |||||||
| 2 | Сальник кабеля PG7 | |||||||
| … | 03:Гнездо M12; 04:Выход уровня жидкости; 05:Гнездо Паркера; | |||||||
| 06:Малый Хиршман; 0T:Специальная настройка | ||||||||
| Код | Выходной сигнал | |||||||
| S1 | 4…20mA; S2:0.5…4.5VDC; S3:0…5VDC ; | |||||||
| … | S4:0…10VDC; S5:IIC; S6:RS485; ST:Специальная индивидуальная настройка | |||||||
| Код | Диапазон источников питания | |||||||
| U1 | 8…30VDC | |||||||
| … | U2:3.1…8VDC;U3:3.3VDC | |||||||
| Код | Материалы для корпуса | |||||||
| 30 | 304SS;31:316L;32:TC4; | |||||||
| … | 33://;34://;35:C276 | |||||||
| Код | Спецификация резьбы | |||||||
| C1 | M20*1.5 | |||||||
| C2 | G1/2 | |||||||
| … | C3:G1/4；C4:1/2NPT……Cn | |||||||
| C8 | ||||||||
| G1/8 | ||||||||
| Длина кабеля | Материал кабеля | |||||||
| Xxxx | PU; PE; PV; PTFE | |||||||
| Диапазон измерений | Единица | |||||||
| PM05- | 1 | S1 | U1 | 30 | C1 | X001PU | -[0…1] | MPa |
