Интегрированный передатчик давления и температуры серии PM06X

Особенности продукта
◆ Существует множество вариантов сигналов;
◆ одновременное измерение давления и температуры;
◆ Анти-вмешательство, защита от перенапряжения;
◆316 L диафрагма изоляции из нержавеющей стали, интегрированная конструкция;

Описание продукта
Передатчик давления и температуры серии PM06X использует пьезорезистивный эффект диффузионного кремния или керамических чувствительных элементов для преобразования статического давления в электрические сигналы. Он имеет встроенный датчик температуры PT100, который может одновременно измерять среднюю температуру. В сочетании с специализированной цифровой схемой, посредством обработки сигнала, такой как усиление сигнала, линейная компенсация, противовмешательство и защита от перенапряжения, он превращается в интегрированный продукт, способный измерять как давление, так и температуру.

Применение продукта
◆ грунтовые и геотермальные скважины;
◆ сельскохозяйственное орошение;
◆ Системы метеорологического обнаружения и предотвращения бедствий;
◆ Уровень жидкости, измерение и контроль температуры;

Технические параметры

Диапазон измерений	-100…10…1000 кПа
	0…1…60 МПа
Тип давления	Избыточное давление (G);
	Герметичное избыточное давление (S);
	Абсолютное давление (A)
Выходной сигнал	4…20 мА (двухканальный); IIC; RS485
Входное напряжение	8…30 В постоянного тока; 5…8 В постоянного тока; 3,3 В постоянного тока
Класс точности	0,1%FS	0,2%FS	0,5%FS
Дрейф нуля	0,01%FS/℃	0,02%FS/℃	0,05%FS/℃
Дрейф чувствительности	0,01%FS/℃	0,02%FS/℃	0,05%FS/℃
Температура компенсации	0…50℃; -10…70℃
Рабочая температура	-20～+85℃
Температура хранения	-40～+125℃
Долговременная стабильность	≤0,2±%FS/год;≤0,5±%FS/год
Время отклика	＜1 мс
Перегрузочная способность	200%
Сопротивление нагрузки	R=(U-12,5)/0,02-RD
Измерительная среда	Коррозионностойкая среда, совместимая с 316L
Материал диафрагмы	316L;C-276;TC4
Материал корпуса	304SS;316L;C-276;TC4
Электрическое соединение	DIN43650A или по индивидуальному заказу
Технологическое соединение	M20×1,5 или по индивидуальному заказу
Уровень защиты	IP65;IP66;IP68
Взрывозащищенный класс	Ex ia II CT6 (опционально)

Технологический интерфейс

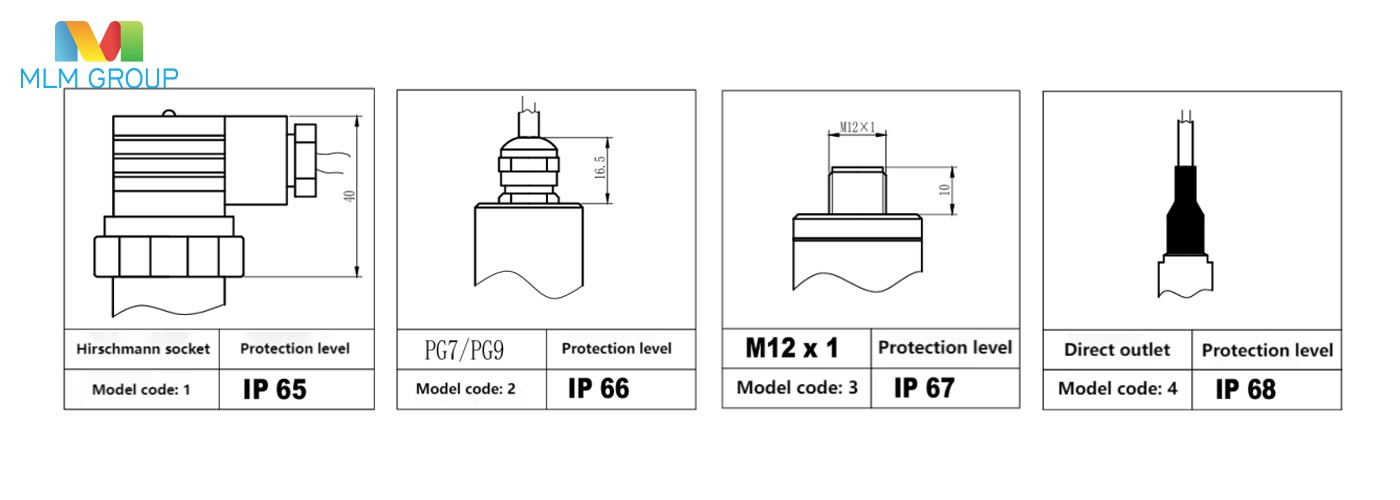

Электрический интерфейс

Руководство по выбору

PM06-	Датчик давления и температуры
	Код	Левая цифра обозначает тип изделия;
		Правая цифра обозначает электрический интерфейс
	1	Изделие по Хиршману (≤80℃)
	11	Изделие по Хиршману (≥80℃, ≤150℃)
	…	21:Изделие по Хиршману (≥150℃, ≤250℃)
		Код	Выходной сигнал
		S1	4…20mA; S2:0.5…4.5VDC; S3:0…5VDC ;
		…	S4:0…10VDC; S5:IIC; S6:RS485; ST:Специальная индивидуальная настройка
			Код	Диапазон источников питания
			U1	8…30VDC
			…	U2:3.1…8VDC;U3:3.3VDC
				Код	Материалы для корпуса
				30	304SS;31:316L;32:TC4;
				…	33://;34://;35:C276
					Код	Спецификация резьбы
					C1	M20*1.5
					C2	G1/2
					…	C3:G1/4；C4:1/2NPT……Cn
						C8
						G1/8
						Длина кабеля	Материал кабеля
						Xxxx	PU; PE; PV; PTFE
							Диапазон измерений	Единица
PM06-	1	S1	U1	30	C1	X001PU	-[0…1]	MPa
