Промышленные передатчики давления серии PM08X

Особенности продукта
◆ Существует множество вариантов сигналов;
◆ Анти-вмешательство, защита от перенапряжения;
◆ Высокая точность, высокая надежность, немецкий чип;
◆316 L диафрагма изоляции из нержавеющей стали, интегрированная конструкция;
◆ Собственно безопасный, согласно стандарту ExiaСоСоСобственно безопасный ExiaIICT6.

Описание продукта
Промышленные передатчики давления серии PM08X являются высокоточными, высокостабильными продуктами измерения давления, независимо разработанными и изготовленными нашей компанией. Продукт использует кремниевый пьезорезистивный датчик с изоляционной диафрагмой из нержавеющей стали, в сочетании с специальной цифровой схемой. После обработки сигнала, такого как усиление сигнала, линейная компенсация, противовмешательство и защита от перенапряжения, это интегрированный продукт, который выходит промышленные стандартные сигналы.

Применение продукта
◆ Нефтехимическая промышленность
◆ Постоянное давление водоснабжения
◆ Технология измерения и управления
◆ Гидравлические и пневматические поля

Технические параметры

Диапазон измерений	-100…10…100 кПа
	0…1…100 МПа
Тип давления	Избыточное давление (G);
	Герметичное избыточное давление (S);
	Абсолютное давление (A)
Выходной сигнал	4…20 мА; 0…10 В постоянного тока; IIC; RS485
Входное напряжение	8…30 В постоянного тока; 5…8 В постоянного тока; 3,3 В постоянного тока
Класс точности	0,1%FS	0,2%FS	0,5%FS
Дрейф нуля	0,01%FS/℃	0,02%FS/℃	0,05%FS/℃
Дрейф чувствительности	0,01%FS/℃	0,02%FS/℃	0,05%FS/℃
Температура компенсации	0…50℃; -10…70℃
Рабочая температура	-20～+85℃
Температура хранения	-40～+125℃
Долговременная стабильность	≤0,2±%FS/год; ≤0,5±%FS/год;
Время отклика	＜1 мс
Перегрузочная способность	200%
Сопротивление нагрузки	R=(U-12,5)/0,02-RD
Измерительная среда	Коррозионностойкие среды, совместимые с 316L
Материал диафрагмы	316L; Тантал; C-276
Материал корпуса	304SS; 316L; PTFE; PVDF; TC4
Электрическое соединение	DIN43650A или по индивидуальному заказу
Технологическое соединение	M20×1,5 или по индивидуальному заказу
Уровень защиты	IP65; IP66; IP67; IP68
Взрывозащищенный класс	Ex db IIC T6 GB (опционально)

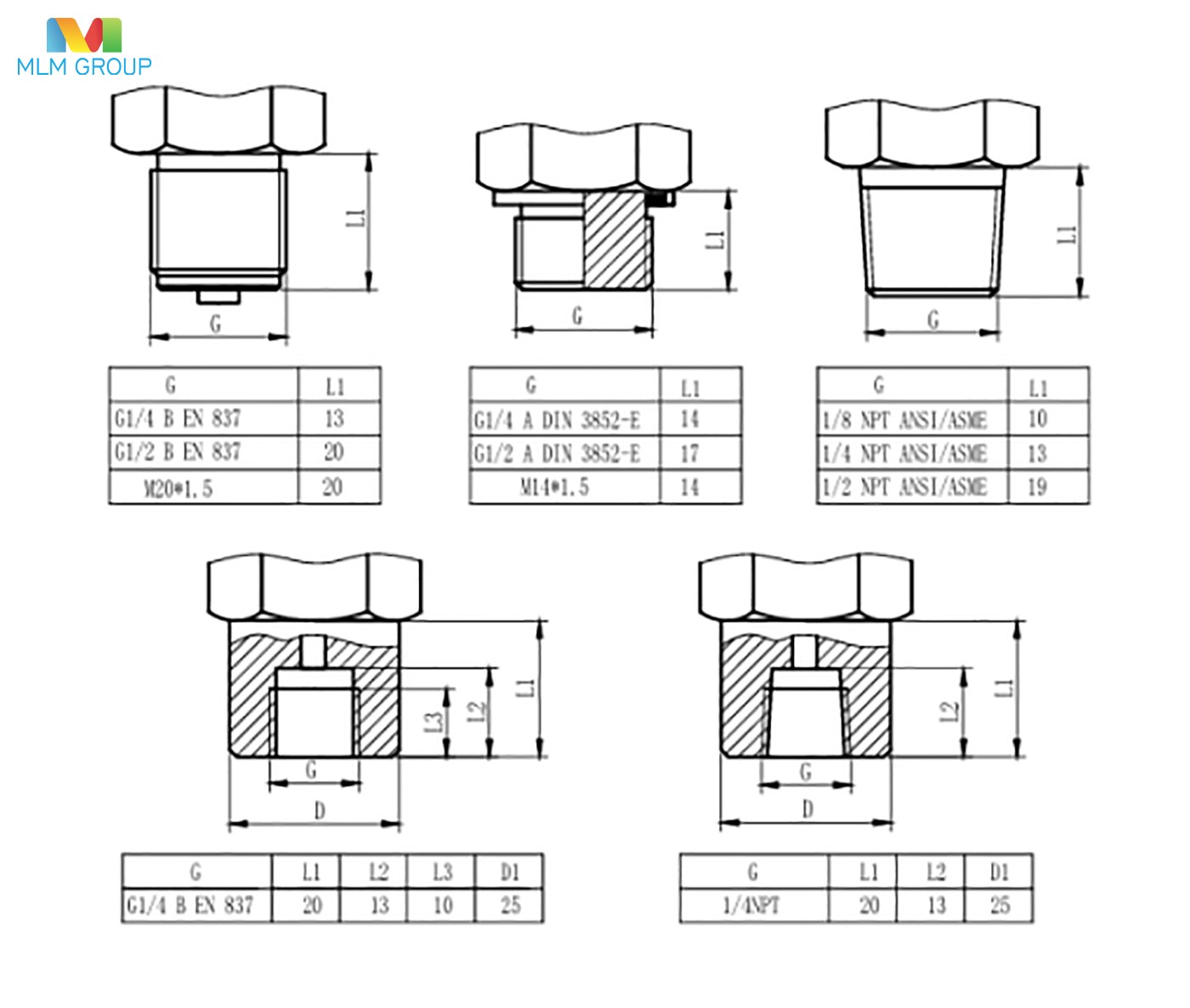

Технологический интерфейс

Руководство по выбору

PM08-	Промышленный датчик давления
	Код	Левая цифра обозначает тип взрывозащищенного корпуса;
		Правая цифра обозначает тип дисплея
	1	Корпус ЖК-дисплея 2088
	2	Корпус светодиодного дисплея 2088
	…	03:2088 корпус без дисплея; 11:3051 корпус ЖК-дисплея
		Код	Выходной сигнал
		S1	4…20mA; S2:0.5…4.5VDC; S3:0…5VDC ;
		…	S4:0…10VDC; S5:IIC; S6:RS485; ST:Специальная индивидуальная настройка
			Код	Диапазон источников питания
			U1	8…30VDC
			…	U2:3.1…8VDC
				Код	Материалы для корпуса
				30	304SS;31:316L;32:TC4;
				…	33:PTFE;34:PVDF;35:C276
					Код	Спецификация резьбы
					C1	M20*1.5
					C2	G1/2
					…	C3:G1/4；C4:1/2NPT……Cn
						C8
						G1/8
						Длина кабеля	Материал кабеля
						Xxxx	PU; PE; PV; PTFE
							Диапазон измерений	Единица
PM08-	1	S1	U1	30	C1	X001PU	-[0…1]	MPa

датчик давления
