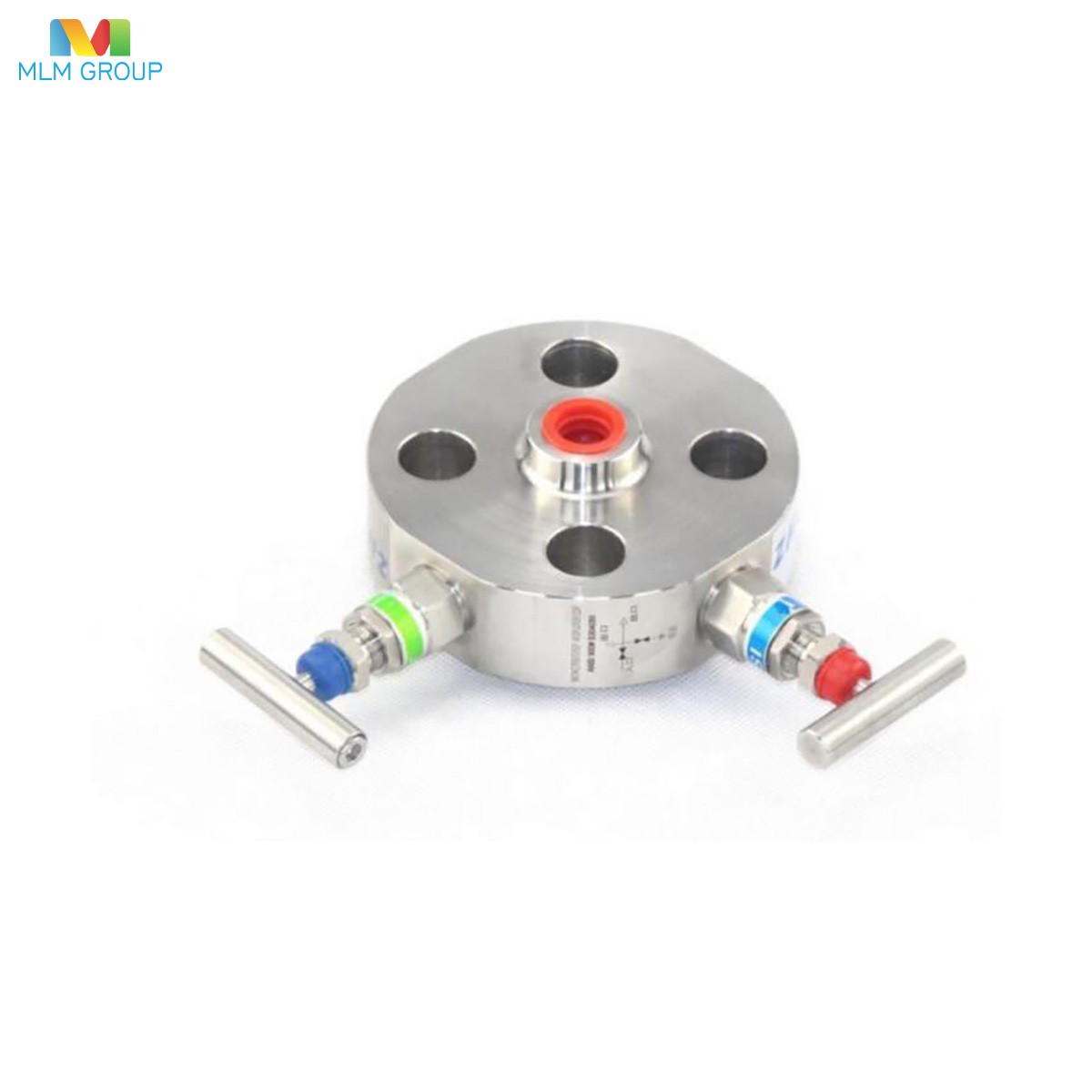

Фланцевые соединители
● Конструкция фланца соответствует требованиям IEC61518.

● Стандартная прокладка фланца – фторуглеродное уплотнительное кольцо FKM.

● Фланцевые прокладки и болты фланца входят в комплект коллектора.

Особенности изделия
● Корпус клапана из нержавеющей стали с максимальным давлением 414 бар (6000 фунтов на квадратный дюйм).

● Диапазон температур: -54–232℃ (-65–450℉), используется фторуглеродная набивка.

● Диапазон температур: -54–649℃ (-65–1200℉), используется графитовая набивка.

Конструкция корпуса клапана
● Цельная конструкция для повышения прочности и качества внутренней обработки;

● Отсутствие заусенцев на резьбе и внутренних поверхностях для уменьшения утечек и повышения точности датчика.

Основные характеристики
● Использует усовершенствованный двухлучевой подвесной MEMS-датчик давления на основе монокристаллического кремния и интегрированную центральную диафрагму, устойчивую к перегрузкам высокого давления, что обеспечивает высокую стабильность, высокую точность и сверхвысокую устойчивость к избыточному давлению.

● В камеру диафрагмы датчика встроены схемы компенсации давления и температуры, персонализированной обработки информации и персонализированного хранения, что позволяет произвольно заменять модули схемы без повторной калибровки.

● Схема имеет резервное соединение и полностью подключаемую конструкцию модуля с защитой от ослабления, что обеспечивает быструю и удобную установку, а также безопасность и надежность.

● На передней панели одновременно отображаются значение давления, текущее значение, процентное значение, индикаторная полоса в процентах, температура камеры диафрагмы датчика, логотип, а также параметры кривой формы сигнала передатчика. ● Панель дисплея позволяет регулировать ориентацию в диапазоне 360 градусов, а настройка осуществляется с помощью трех кнопок на панели.

● Высоконадежный схемный модуль оснащен защитой от перегрузки (перегрузки по току и перенапряжения), молниезащитой и устойчивостью к сильным электромагнитным помехам.

● Высокая точность: точность составляет ±0,05%, максимальная точность — ±0,03%, а максимальное соотношение диапазонов измерения — 100:1.

● Высокая стабильность: годовой дрейф составляет менее ±0,05%, а долговременный дрейф — менее ±0,1% за 10 лет.

● Сверхширокий диапазон измерения: 100 Па — 40 МПа, с максимальным значением до 70 МПа.

● Для низкодиапазонного датчика давления одностороннее избыточное давление может достигать 16 МПа.

●Встроенная центральная диафрагма, устойчивая к перегрузкам под высоким давлением, увеличивает одностороннее избыточное давление датчика дифференциального давления до минимума в 16 МПа и максимума более 25 МПа, а двустороннее избыточное давление может достигать 40 МПа.

●Измерение давления при сверхвысоких температурах: Благодаря уникальному процессу производства при сверхвысоких температурах, дистанционный датчик давления может применяться в условиях высоких температур до 700℃.
