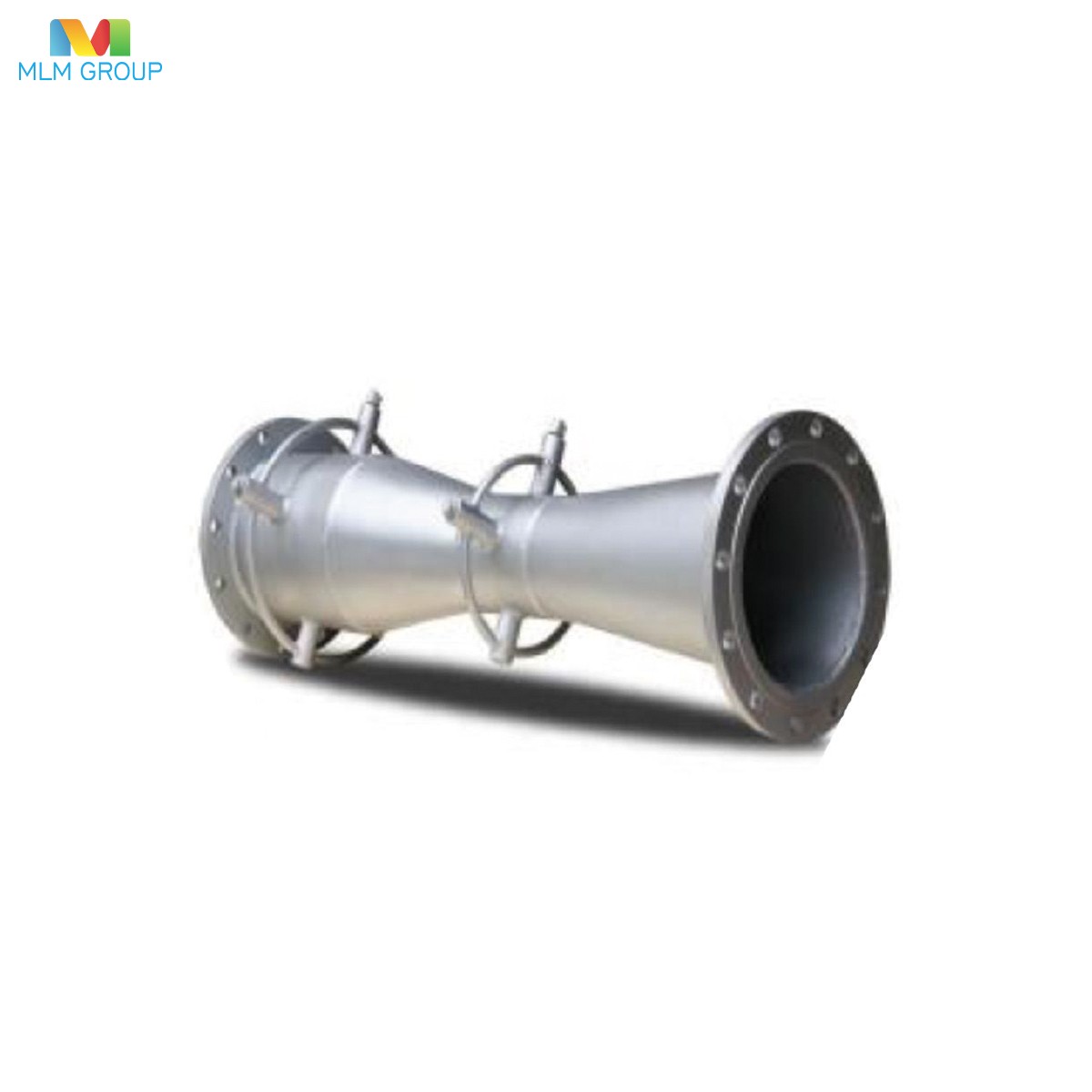

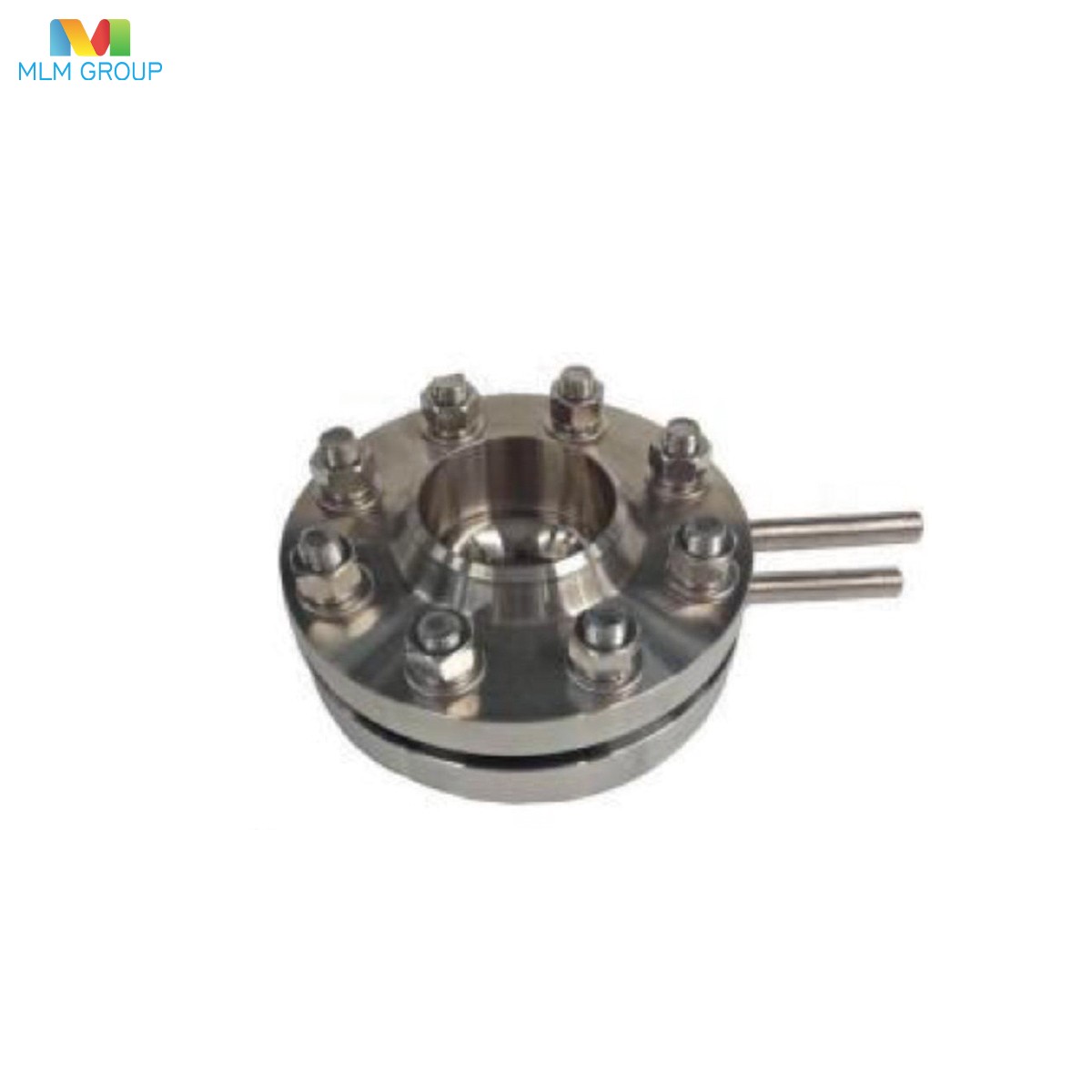

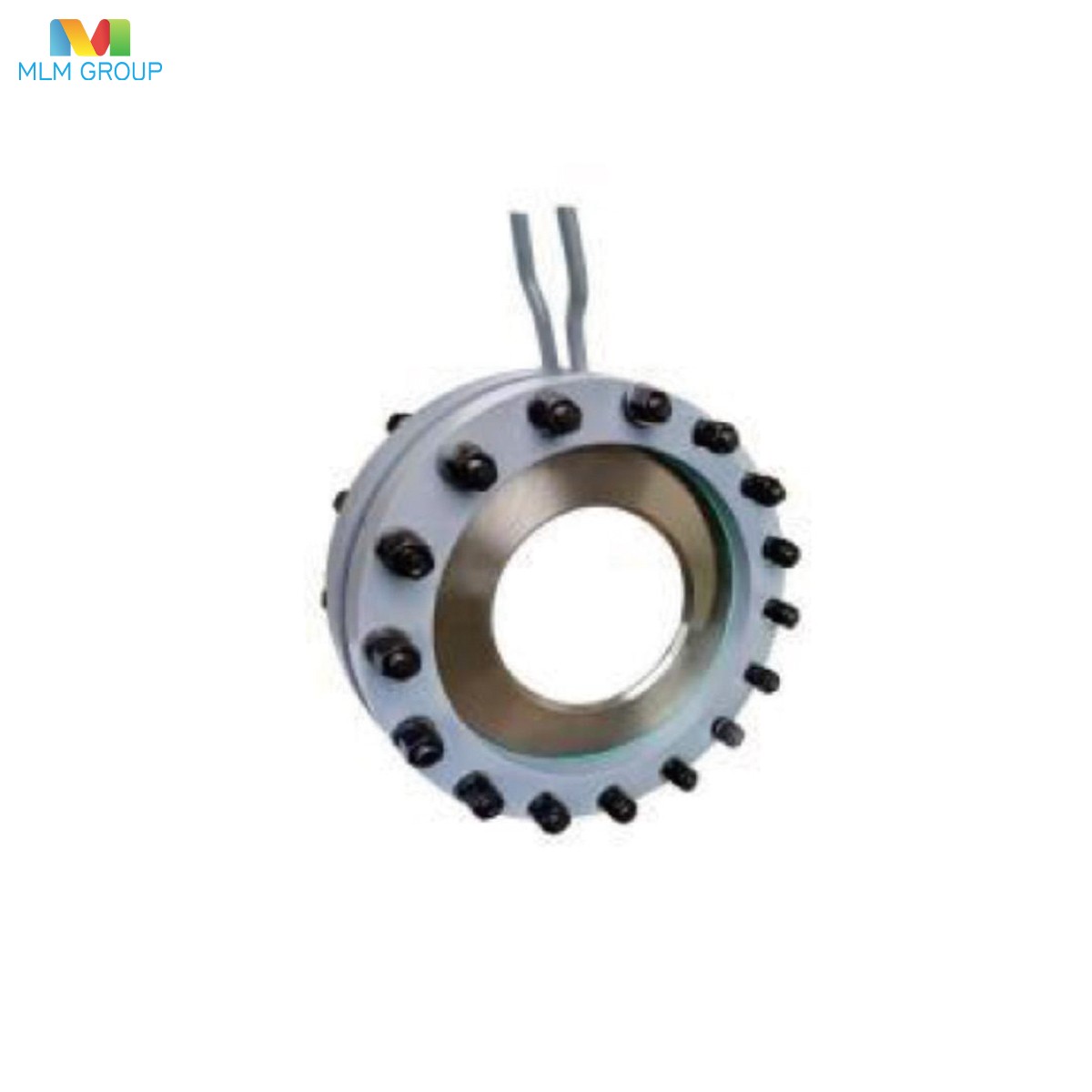

Дроссельное устройство
Подробное описание Преимущества Дроссельный расходомер является типичным расходомером дифференциального давления.Простая конструкция, удобная установк...
|
|
Подробное описание
Преимущества

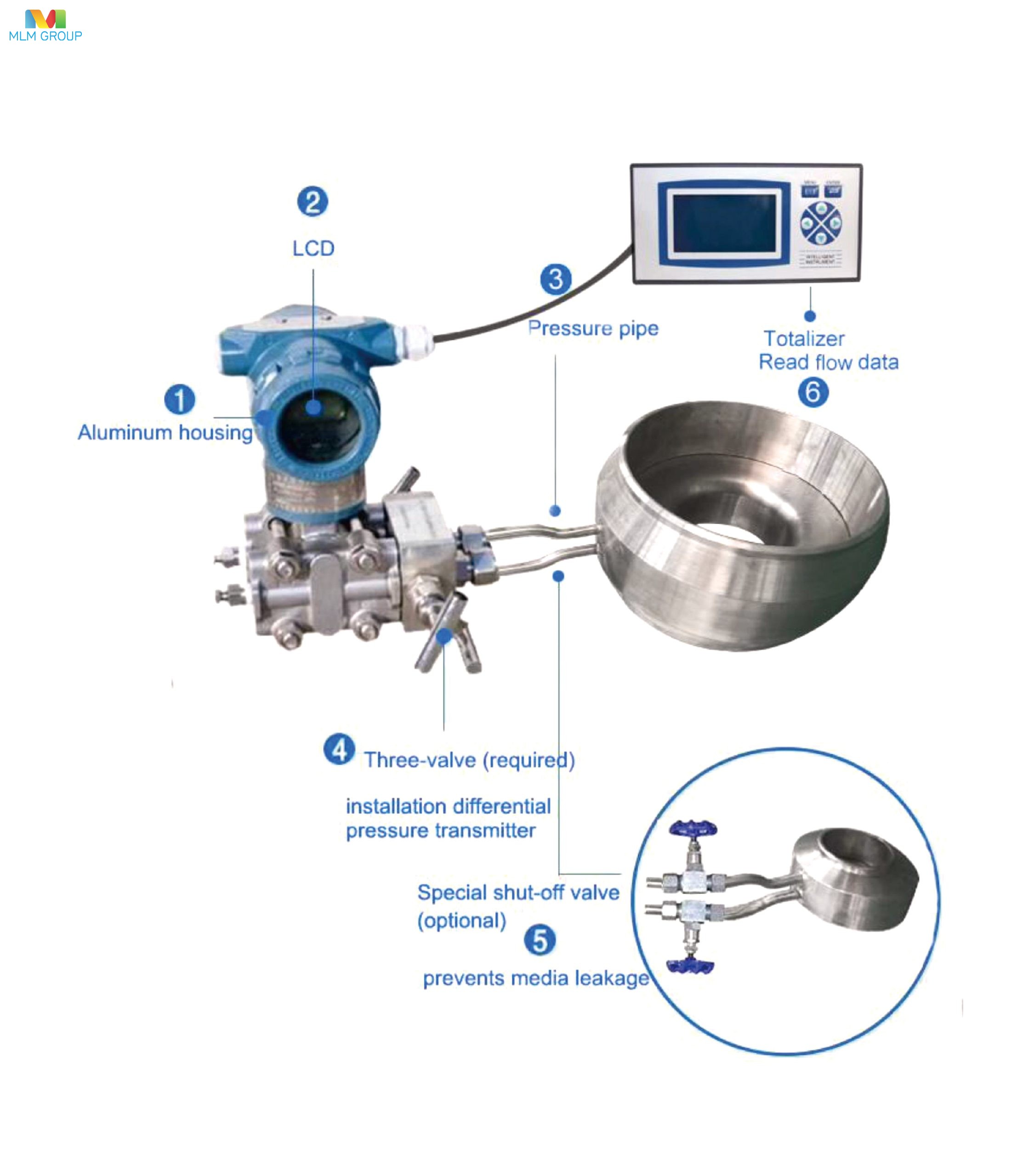

Дроссельный расходомер является типичным расходомером дифференциального давления.
Простая конструкция, удобная установка, надежная работа, низкая стоимость и определенная точность. Он может удовлетворить потребности инженерных измерений.
Информация о продукте
Основные параметры
| Номинальный диаметр | DN10 -DN1200 |
| Точность измерения | +1%,+1,5% |
| Диапазон расхода | ≥ 1:15 |
| Номинальное давление (МПа) | 0,6, 1,0, 1,6, 2,5, 4,0, 6,4, 10 |
| Измеряемая среда | Насыщенный пар, перегретый пар, вода, воздух, природный газ, другие смешанные среды |
| Температура среды | -10 °C~+450 °C |
| Источник питания | Интеллектуальный сумматор расхода 220 В переменного тока, датчик расхода 24 В постоянного тока (от источника питания сумматора) |
| Выходной сигнал | 4–20 мА постоянного тока или связь RS485 |
| Взрывозащита | Искробезопасный ibilCT5 |
| Материал | SS304/SS316L |
