Бронированный передатчик уровня жидкости серии LM07X

Особенности продукта
◆ Существует множество вариантов сигналов;
◆ Анти-вмешательство, защита от перенапряжения;
◆ Подводная часть полностью защищена нержавеющей сталью с полным процессом сварки.

Описание продукта
LM07X – это полностью сваренный и герметизированный продукт, предназначенный для измерения уровня жидкости малых молекул. Он принимает высокоточный и высокостабильный чувствительный к давлению элемент с изоляционной диафрагмой из нержавеющей стали. Благодаря разумной конструкции и передовой технологии микропроцессинга он выполняет всеобъемлющую линейную ошибку и компенсацию температурного дрейфа. Часть, погруженная в жидкость, полностью защищена трубами из нержавеющей стали, и она изготовлена в интегрированный продукт с промышленным стандартом 4 ~ 20 мА или 0,5 ~ 4,5 В сигналов через полный процесс сварки.

Применение продукта
◆ Бензин, алкоголь
◆ Малые молекулы, легко проницаемые среды
◆ Выявление уровня жидкости, управление системой

Технические параметры

Диапазон измерений	0…1…20 м вод. ст.
Тип давления	Избыточное давление (G);
	Герметичное избыточное давление (S);
	Абсолютное давление (A)
Выходной сигнал	4…20 мА; 0,5…4,5 В постоянного тока; 0…10 В постоянного тока; IIC; RS485; SDI-12
Входное напряжение	8…30 В постоянного тока; 5…8 В постоянного тока; 3,3 В постоянного тока
Класс точности	0,1%FS	0,2%FS	0,5%FS
Дрейф нуля	0,01%FS/℃	0,02%FS/℃	0,05%FS/℃
Дрейф чувствительности	0,01%FS/℃	0,02%FS/℃	0,05%FS/℃
Температура компенсации	0…50℃; -10…70℃
Рабочая температура	-20～+85℃; -40～+125℃
Температура хранения	-40～+125℃
Долговременная стабильность	≤0,2±%FS/год; ≤0,5±%FS/год
Время отклика	＜1 мс
Перегрузочная способность	200%
Сопротивление нагрузки	R=(U-12,5)/0,02-RD
Измерительная среда	Коррозионностойкая среда, совместимая с 316L
Материал диафрагмы	316L; AL2O3
Материал корпуса	304SS; 316L; TC4
Электрическое соединение	Прямой выход
Технологическое соединение	//
Уровень защиты	IP68
Взрывозащищенный класс	Ex ia Il CT6 (опционально)

Тип продукции

Руководство по выбору

LM07-	Бронированный датчик уровня жидкости

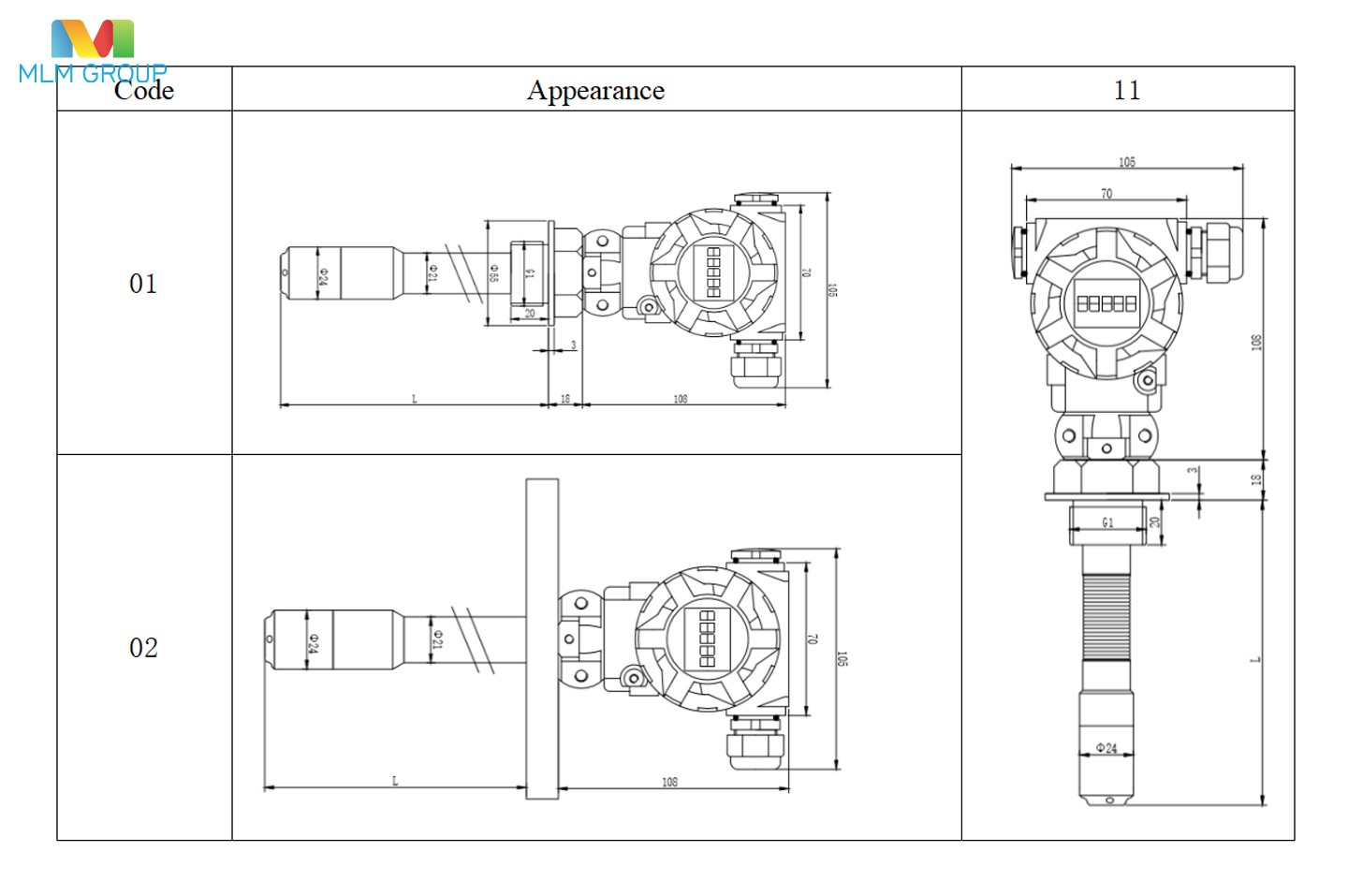

	Код	Внешний вид
	1	Установка резьбы на жесткие трубы
	2	Установка фланцев на жесткие трубы
	…	11:Установка резьбы на шланг; 12:Установка фланца на шланг; 0T:Специальная настройка
		Код	Выходной сигнал
		S1	4…20mA; S2:0.5…4.5VDC; S3:0…5VDC ;
		…	S4:0…10VDC; S5:IIC; S6:RS485; ST:Специальная индивидуальная настройка
			Код	Диапазон источников питания
			U1	8…30VDC
			…	U2:3.1…8VDC;U3:3.3VDC
				Код	Материалы для корпуса
				30	304SS;31:316L;32:TC4;
				…	33://;34://;35:C276
					Код	Спецификация резьбы
					C1	M20*1.5
					C2	G1/2
					…	C3:G1/4；C4:1/2NPT……Cn
						C8
						G1/8
						Длина кабеля	Материал кабеля
						Xxxx	PU; PE; PV; PTFE
							Диапазон измерений	Единица
LM07-	1	S1	U1	30	C1	X010PU	-[0…10]	mH2O
